Barde工具优势和特色

Barde工具是一套针对PDK进行QA的图形化验证工具,它的主要功能是:

  • Pcell QA
  • LVS Runset QA

Pcell QA的基本功能是:

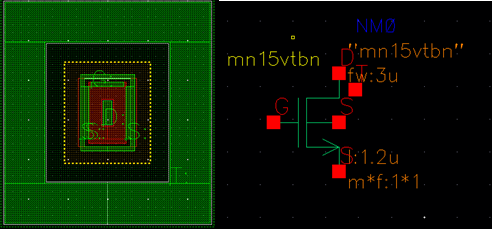

  • 自动验证Pcell的LVS正确性 (LVS QA);对pcell的所有参数进行全面组合,检查Lvs是否全部通过;

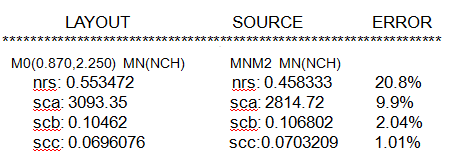

  • 自动验证pcell的仿真参数如PS, PD, AS, SD, SA, SB, SCA, SCB, SCC的函数的正确性; (LVS Full Parameter QA )

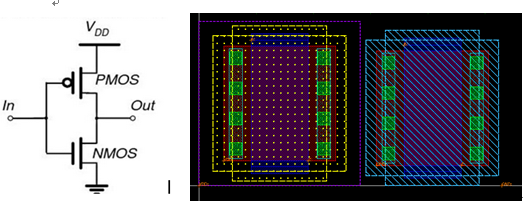

  • 自动验证pcell器件的连接性是否准确,验证pcell的terminal是否信息准确,验证pcell的并联是否准确等连接性问题; (Connectivity QA )
  • 自动验证CDF参数获取值与设置值的一致性;(CDF Parameter QA )
  • 自动把pcell的所有CDF参数 输出到excel表格,参数包含了最小值、最大值、默认值、参数说明等全面信息,特别是包含了参数间的依赖关系说明;(Dump Xls)

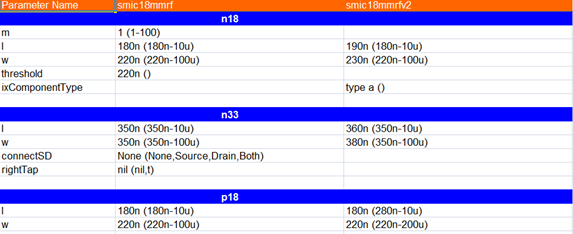

  • 自动比较pcell的两个不同版本的不同,主要比较layer的不同及CDF参数的不同;(DiffPDK)
  • 自动验证Pcell的ERC正确性(ERC QA);

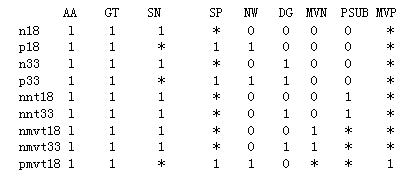

  • 自动验证Pcell中Layer与Design Rule中Layer的一致性(Layer QA);
  • !

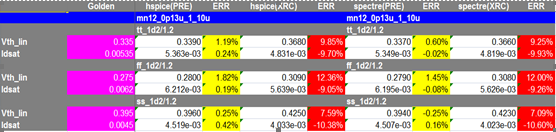

  • 自动对MOS, Diode, BJT, RES, CAP等器件仿真,得到Vth等关键参数,并与实测数据进行比较分析。(Simulation QA );
  • 自动对Callback函数进行公式验证。(Callback QA);
  • 自动比对Pcell与Model File参数的不同 (DiffModel QA);
  • 自动验证不同参数Pcell的DRC正确性(DRC QA);

LVS Runset QA的基本功能是:

  • 自动验证LVS的的器件property比较是否准确,验证good pattern, bad pattern是否符合预期 (Default Trace Property QA);
  • 自动验证LVS器件的仿真参数如PS, PD, AS, SD, SA, SB, SCA, SCB, SCC的函数的正确性。 (Full Parameter QA );
  • 自动验证LVS Runset的连接性是否准确。 (Connectivity QA );
  • 自动验证ERC正确性(Erc QA);
  • 自动验证器件中Layer与Design Rule中Layer的一致性(Layer QA);
  • 自动验证Lvs Code的语法正确性(lvs_syntax_checker);
  • 自动查找DRC Code/Lvs Code运行时间最长的10条命令(FindSlowestRules)。

Barde工具的最主要优势是:

  • 自动化程度高,用户输入参数很少即可实现全自动验证
  • 连接关系自动生成与验证,比业界同类工具有显著优势。
  • 独特的分组参数设置功能,大大提高用户设置参数的效率。
  • 支持FINFET, Double Pattern等先进工艺验证,支持14nm, 10nm, 7nm工艺验证。
  • 验证流程支持主流工具。
  • 采用并行处理技术,验证效率高。
  • 生成excel表格、统计柱状图等多种报告文件,方便用户分析查看结果。
  • barde工具 + scout工具组成了PDK全流程验证的平台,支持DRC / LVS/ RCX/ Pcell/ Spice的全流程验证,是业界唯一提供PDK全流程验证的工具包。
