概述：

针对一个典型的DRC Code，XCal工具可图形化显示其layer的调用及依赖关系，加速用户分析优化Code。

• 工具自动分析Drc code的逻辑关系，生成树形结构图，以便更快理解其含义，加速scout rule的书写。
• 针对自然语言描述的规则，XCAL工具自动提取Drc Rule注释语句中自然语言中的layer信息，并与Drc code中的layer进行比较，分析其一致性。
• 运行Drc工具之后，工具如发现有报错，XCAL工具可快速分析和定位Drc code的错误。

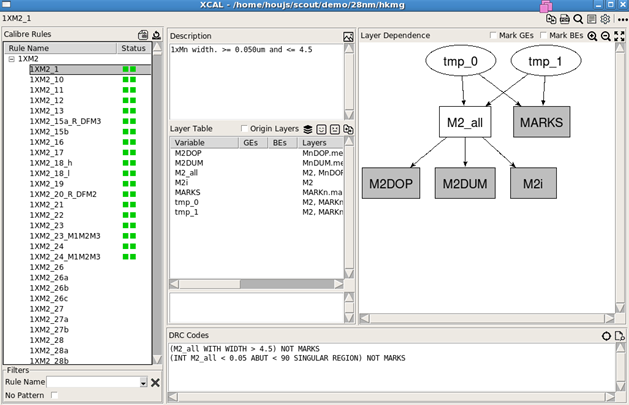

工具界面GUI：

Layer 一致性比较

• 自动查找出任意一个Drc Rule用到的所有原始层layer；

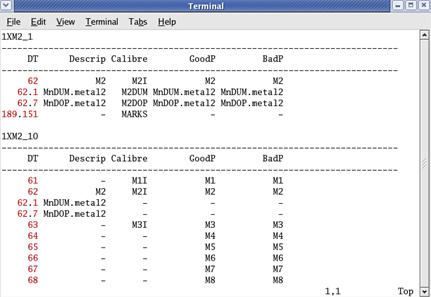

• 自动比较Drc Rule的原始层layer与Test Pattern的layer是否完全一致；

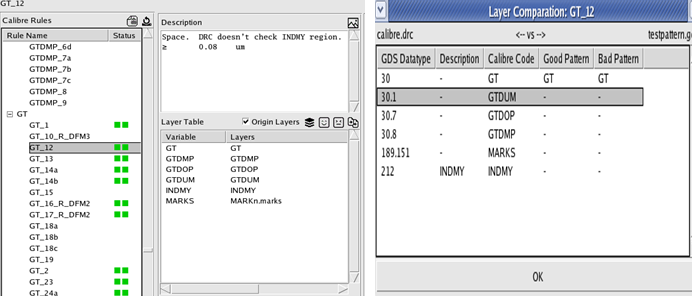

• 自动比较Drc Rule的原始层与Design Rule中描述的原始层是否一致；

XCal与RVE工具结合自动调试分析

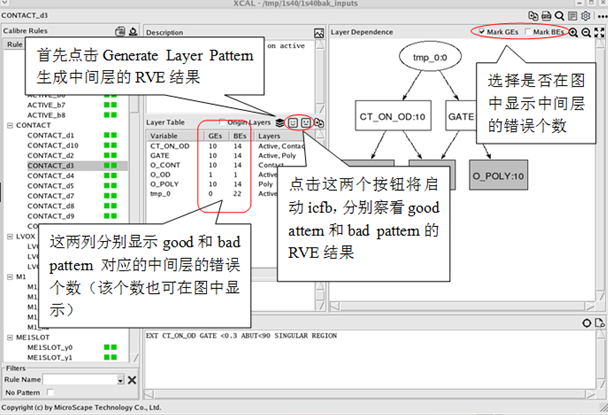

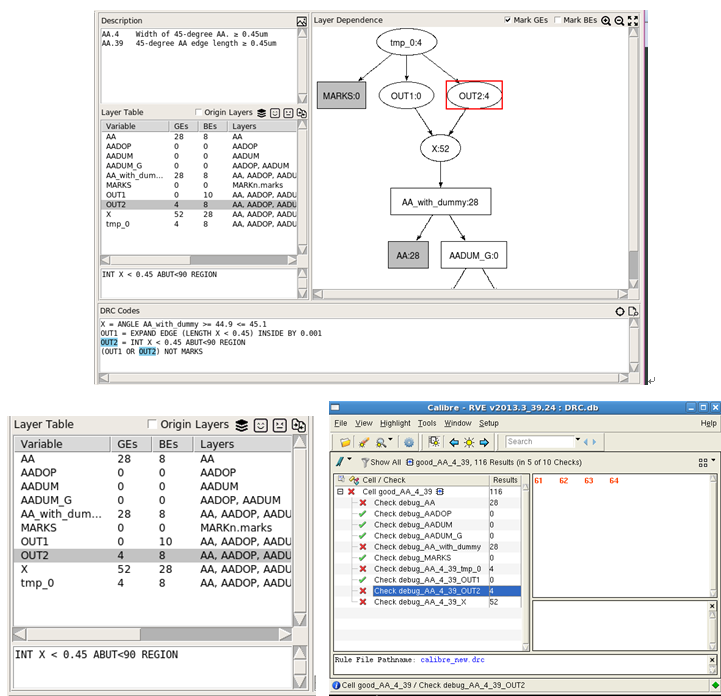

• XCAL工具自动生成Drc code中用到的中间变量layer的输出结果，并显示其错误结果，帮助用户快速定位Drc code的错误；
