寄生参数提取网表中器件一致性比较工具plumb

RC提取工具提取的网表结构比较复杂，与原始的cdl网表相比，其在原理上应该是等价的。为了检查RC提取工具的网表输出是否与原始cdl网表等价，plumb工具自动对RC网表进行等价处理：把寄生电容自动开路，把寄生电阻自动短路，相当于把所有的寄生电阻和寄生电容全部删除，然后再与原始的cdl网表进行LVS比较，如果与cdl网表一致，则证明RC提取工具提取的寄生参数网表没有错误。否则，需要检查寄生参数提取工具的错误。

Plumb工具支持的网表格式为标准的spice格式，可以是StarRC,QRC,CalibreXRC, RCE，SuperCap等工具提出的网表，也可以是不带寄生参数的cdl网表。

plumb工具有2种启动方式：命令行方式和图形界面方式。

命令行运行方式：

plumb-inputxxx-goldenxxx-topcellxxx或

plumb-inputxxx-goldenxxx-topcellxxx-argus

其中，input后面的参数是RC提取的网表，golden后面的参数是原始的cdl网表，topcell后面的参数是topcell的名字。工具默认用calibre工具运行lvs，也可以指定argus工具运行lvs。

运行结束后，result.spi是经过电阻短路、电容开路的结果文件，lvs.rep是经过lvs比较后的结果文件。

plumb的命令行参数还可以写：-add_empty_cktxxx

其中xxx就是lvs比较中用到的空网表文件，用来把自定义器件进行定义。命令行参数指定该文件后，工具会自动在result.spi的网表最开头加一句：.includexxx，以便保证lvs比较时不会由于找不到器件名而报错。

如果没有cdl网表文件作为golden比较，用户也可以单独只运行RC网表的电阻短路、电容开路的操作，其命令行方式为：

rc_simplifyxxxx-oresult.spi

其中xxxx就是原始的RC网表，result.spi是输出的网表文件。工具同时还生成一个 auto_empty_ckt.spi的文件，它的用途是：如果用户没有提供空网表的cdl文件，往往lvs运行无法通过，工具可以自动生成一个空网表文件，用户在原始的RC网表中国可以加一句.includeauto_empty_ckt.spi的语句，来保证lvs运行通过。

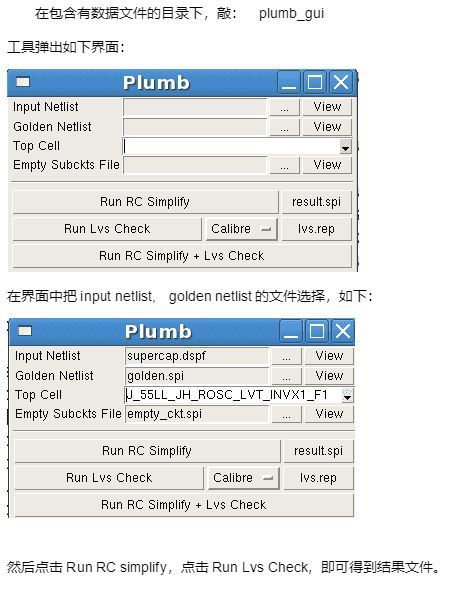

图形界面运行方式：
