晶圆级3D堆叠/2.5D堆叠中网表合并工具 annex

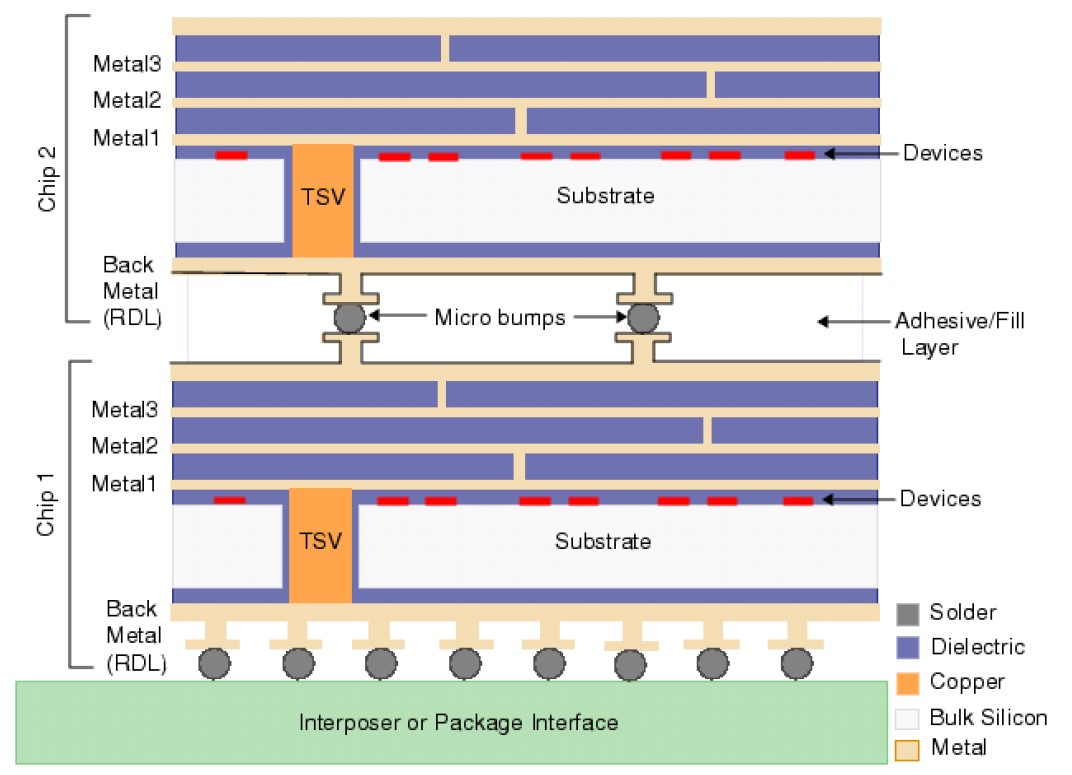

3DIC设计中，每个独立的芯片都有一个独立的网表，这些独立的网表需要连接成一个 总的网表来进行仿真或者做LVS检查。如下图所示：

图形界面运行方式：

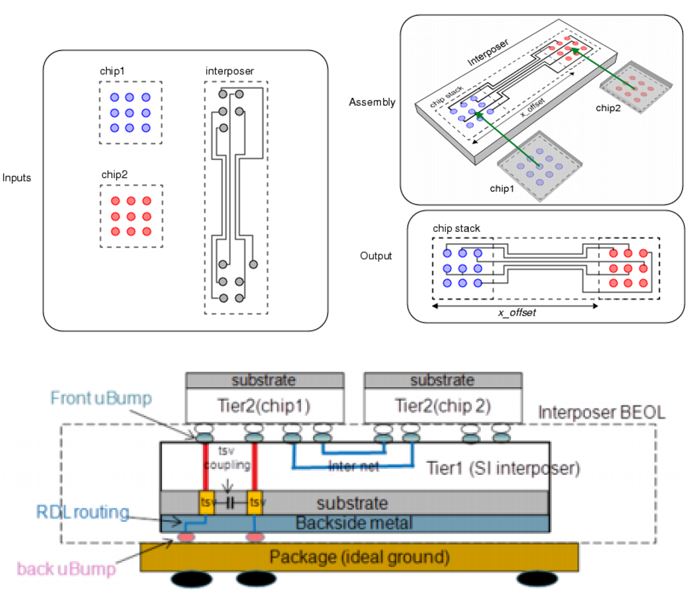

上图中，chip1与chip2之间通过Microbumps连接，在chip1中，连接处的节点是某 个具体的信号名，在chip2中，对应连接处的节点是某个具体的信号名。由于不同芯片之间的设计可能是独立完成的，2个信号的命名不一定完全一致，需要工具自动把这2个信号名做连接，保证连接后的总的网表是正确的。Annex工具的主要功能就是完成上述自动连接，保证连接的正确性。除了上述3DIC的连接外，还有2.5D形式的连接，如下：

图形界面运行方式：

Annex工具同样支持2.5D形式的连接。可以把上述电路看成3个芯片，chip1,chip2,link电路，这3个电路需要在pin的位置做连接，形成一个完整网表。

annex工具支持3种连接方式：netname连接方式、CCI连接方式和DEF连接方式。

Netname连接方式是指：2个芯片的pin在连接处的pinname是完全相同的名字，工 具依靠pinname的名字来自动把2个芯片做连接，不需要考虑坐标对应关系。

CCI连接方式是指：2个芯片的pin在连接处没有指定pinname，只有内部节点号。在 此条件下，工具通过2个芯片的坐标对应关系来实现自动连接。其坐标和节点的对应关系需要通过CCI的接口来实现，因此用户需要在运行网表提取或者寄生参数提取时包含calibreCCI的数据生成步骤，再运行annex工具。CCI提取是晶体管级提取，不支持LEF/DEF的格式提取。

DEF连接方式是指：2个芯片的pin在连接处没有指定pinname，工具通过2个芯片 的坐标对应关系来实现自动连接。其坐标和节点的对应关系需要通过DEF的接口来实现。
